橋梁鋼結構高強螺栓施擰采用電動扳手，對于電動扳手無法施擰的螺栓采用扭力扳手施擰，電動扳手和扭力扳手每班使用前必須經檢測合格后方可使用，每班使用后要再次進行扳手標定。

1 構件檢查

????鋼結構桿件出廠前需要經過駐場監造、駐場監理和第三方檢測單位分別檢查合格，試拼裝合格，每個螺栓孔通孔合格，摩擦面合格后方可裝船運至橋梁現場，進行吊裝架設，保證鋼梁架設質量。

2 初擰

? ? 如滬通長江大橋鋼梁架設采用支架拼裝和懸臂拼裝2種方式。采用支架拼裝時沖釘和高強螺栓數量不得小于孔眼總數的1／3，其中沖釘占2／3；懸臂拼

裝時沖釘用量按受力計算，并不得少于孔眼總數的l／2，其余孔眼布置高強螺栓，沖釘和高強螺栓應均勻安裝。

????初擰從節點中剛度大的部分向不受約束的邊緣進行，對大節點則應從連接板中心呈螺旋狀向四周逐個施擰。初擰扭矩取終擰扭矩值的50％ ，初擰結束后對每個螺栓用敲擊法進行檢查，用白色油漆做好初擰標記線[6]?。

3 終擰

????初擰結束經監理檢查同意后，逐個終擰螺栓至終擰值，終擰扭矩值按下式計算。

T =K ·P ·d (1)

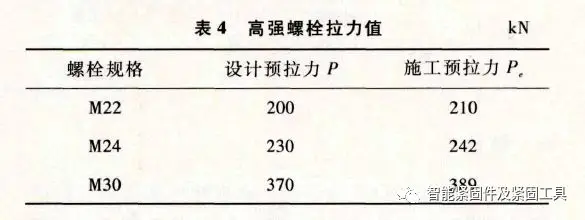

式中：為終擰扭矩值，N-m；K為高強螺栓連接副扭矩系數工地復驗數據平均值；P 為高強螺栓的施工預拉力，kN，P，=1．05×設計預拉力P；d為高強螺栓公稱直徑，mm。高強螺栓拉力值見表4。

????溫度和濕度對扭矩系數和高強螺栓施擰質量影響很大，雨天、大霧天氣和夏季烈日下不得進行高強螺栓施擰。雨天過后，摩擦面和螺栓孔干燥后方可進行高強螺栓施擰[7]?。

5 高強螺栓終擰檢查

????高強螺栓終擰扭矩檢查應在終擰4 h后，24 h以內進行。高強螺栓在終擰結束后，對已施擰的高強螺栓用檢查扳手，采用“松扣、回扣法”全部進行檢查。

查看初擰后白色油漆標記線轉動情況，判斷是否存在漏擰、跟轉現象。漏擰用檢查扳手補擰到位；若發現墊片、螺栓上白線發生轉動，應成套更換。終擰完成自檢合格后，用紅色油漆做好標記線，然后報監理檢查；監理檢查合格后，用黃色油漆做好標記，見圖4和圖5。做好檢查記錄，并及時涂填縫膩?zhàn)臃乐褂晁M(jìn)入，并盡快涂裝。

檢查扭矩Tch 的計算公式 為

Tch= K·P·d? ? ? ? ? ? ?? (2)

扭矩在0．9T ～1．05T 范圍內為合格。施工單位自檢全部檢查，監理單位每個栓群或節點板見證檢查10％ ，抽查見證中的1％ ，經過自檢和監理單位檢查，高強螺栓施擰全部合格(見表5)。
