鋼桁梁可以依據實際地形地貌采取多種方法架設，施工方法靈活多樣，鋼桁梁常用的施工方法有支架法、懸臂拼裝法、頂推法、拖拉法、浮拖法、浮運法、整孔吊裝法、轉體法等（詳見圖1）。

?

圖1?鋼桁梁常用施工方法示意圖

?

?

1、?支架法（膺架法）

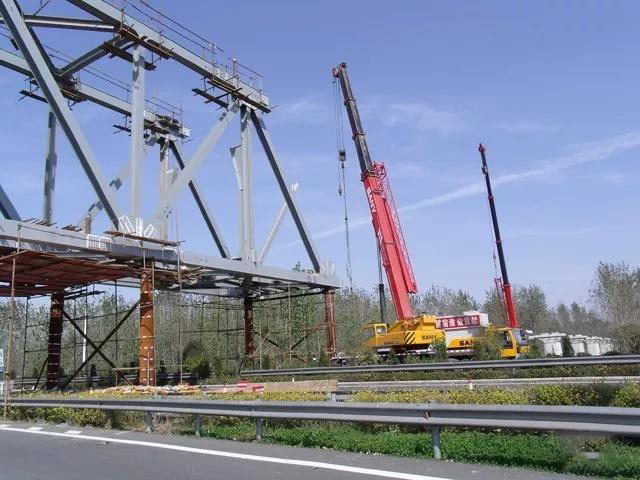

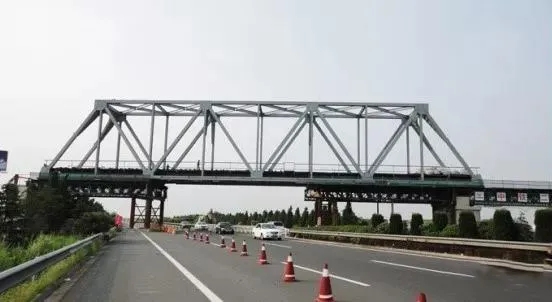

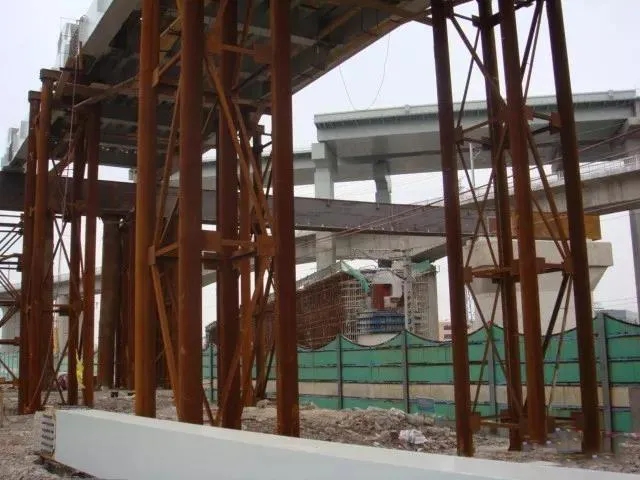

支架法是在在橋位處搭設落地支架，并在其上拼裝鋼桁梁的方法（圖2）。

此法作業簡單易行，并可在支架上利用千斤頂調整橋梁線形，保證拼裝進度。

此法僅適用于橋下凈空不高的跨公路鋼梁、水流淺緩的跨河鋼梁；前提是不影響橋下通航或通車。

?

?2、懸臂拼裝法

懸臂拼裝法是利用移動式鋼腿轉臂起重機，一面拼裝桿件，一面向前移動推進。

懸臂拼裝法是大跨度鋼桁梁的傳統安裝方法，武漢長江大橋、南京長江大橋、九江長江大橋均采用懸臂法施工安裝。目前全懸臂拼裝、半懸臂拼裝、雙向對稱懸臂拼裝依然是鋼桁梁架設的主要方法之一。

如圖3為京滬高鐵濟南黃河特大橋采用懸臂法施工。當懸臂很大時可以輔以吊索塔架進行鋼桁梁懸臂拼裝施工，如圖4和圖5分別顯示了長壽長江大橋196m鋼桁梁、上海金山鐵路支線112m鋼桁梁采用設吊索塔架的懸臂拼裝法施工。

懸臂拼裝法不受水文條件、通航、墩高等限制，輔助結構或設備費用少，在橋位比較高，跨度較大，通航河流、水流急，不能修建滿布式膺架時，可考慮采用懸臂安裝。

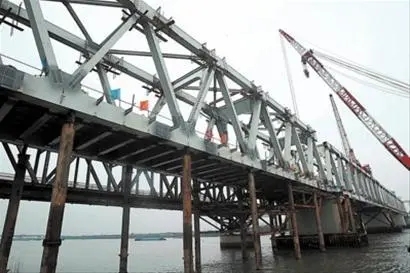

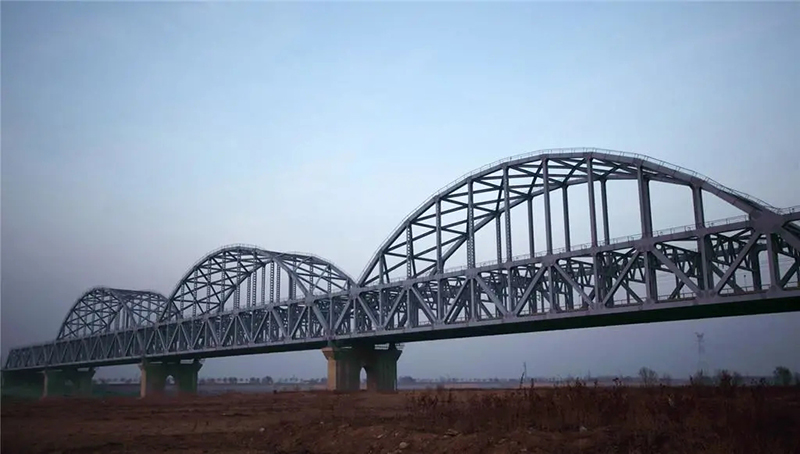

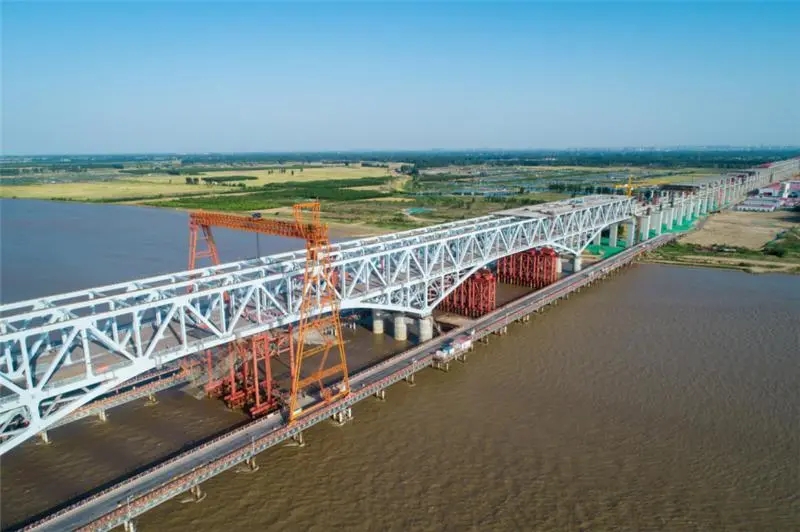

圖3?京滬高鐵濟南黃河特大橋采用懸臂法架設鋼桁梁（拱）

京滬高鐵濟南黃河特大橋

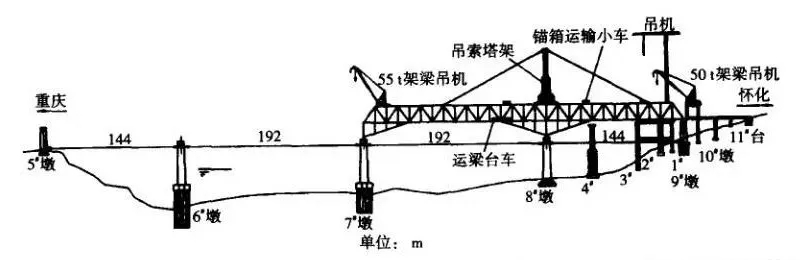

圖4?長壽長江大橋采用設吊索塔架的懸臂拼裝法

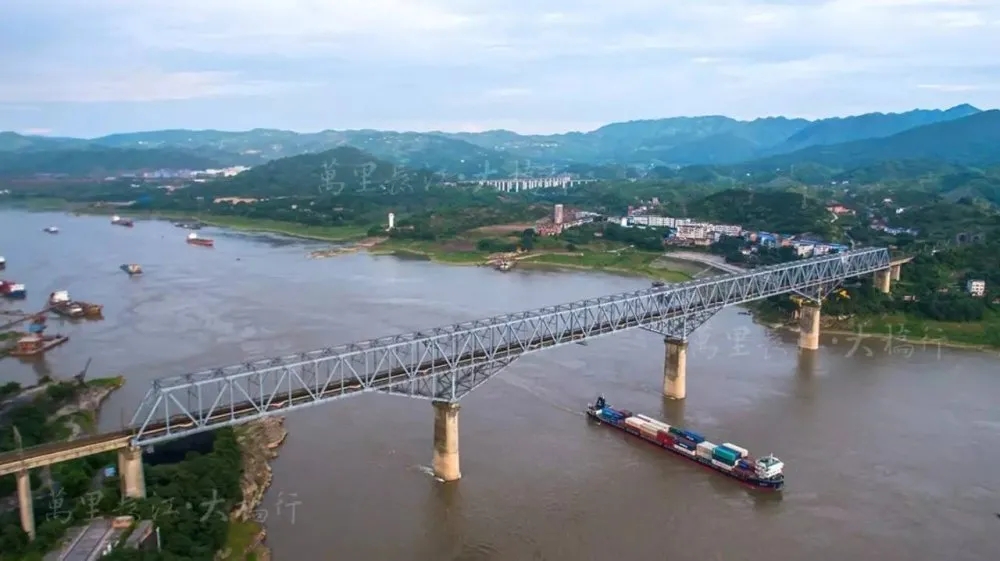

長壽長江大橋

?

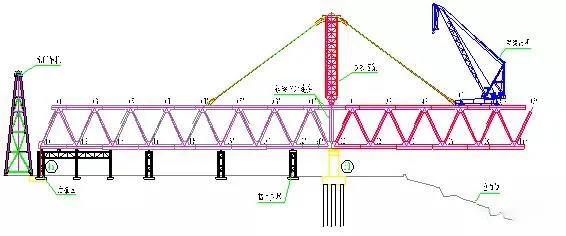

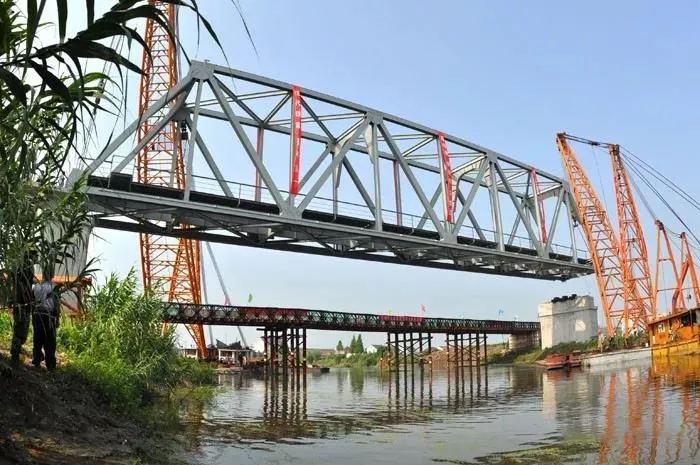

圖5?上海金山鐵路支線112m鋼桁梁采用設吊索塔架的懸臂拼裝法

上海金山鐵路大橋

3、頂推法

頂推法施工原理是沿橋縱向在臺后設置拼裝場，拼裝完成鋼梁后，通過水平千斤頂（見圖6）施力，借助滑道、滑塊（見圖7），將鋼梁向前頂推，就位后落梁，更換正式支座。

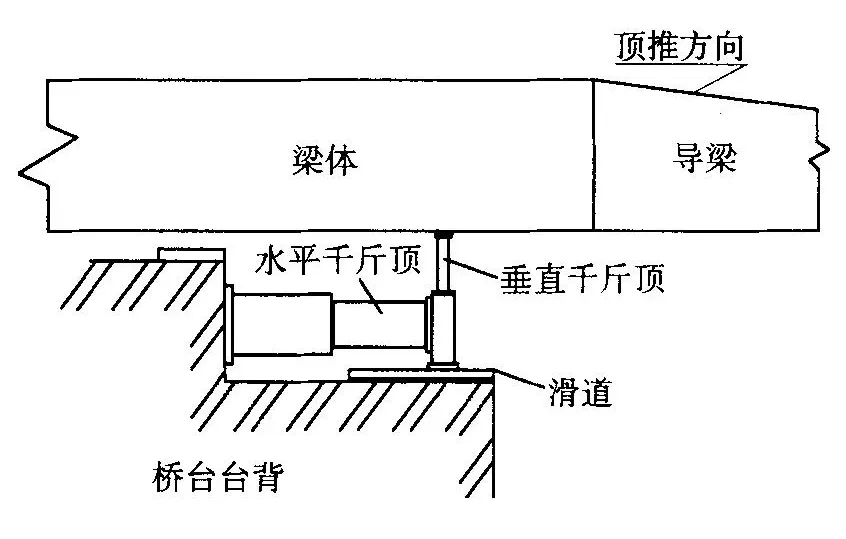

圖6?頂推法施工的頂推千斤頂布置示意圖

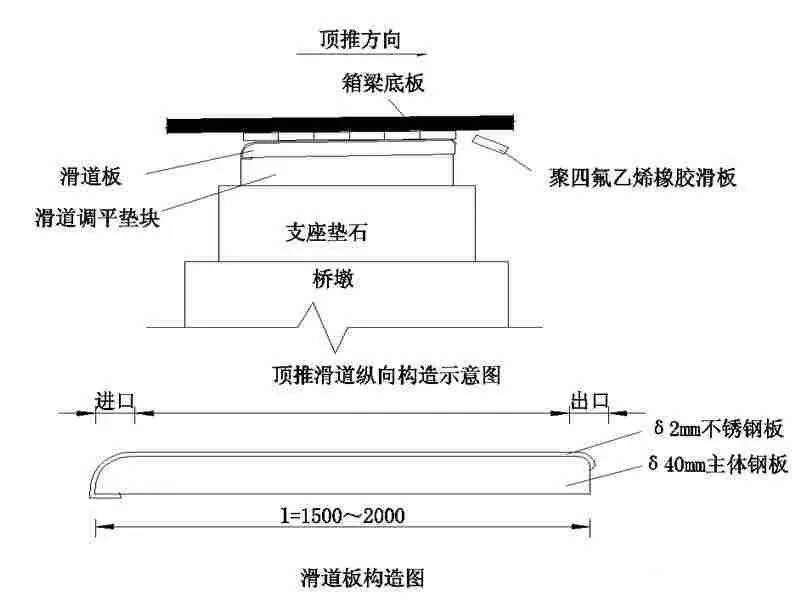

圖7?頂推施工的滑道構造圖

多點同步頂推：單點頂推時，橋墩承受單向水平推力較大，所以將頂推的水平千斤頂出力分散于各個橋墩上（叫多點），單個橋墩來講，使頂推千斤頂的出力與梁在橋墩上摩阻力相平衡，橋墩不承受過大的水平推力。

?

鄭州黃河公鐵兩用橋多孔168m鋼桁梁即采用多點同步頂推技術施工，見圖8。前導梁長108m（見圖9），桁高14m，重約750t，黃河主河槽不設臨時支墩。在1~7號墩每墩頂設2個350t千斤頂。

?

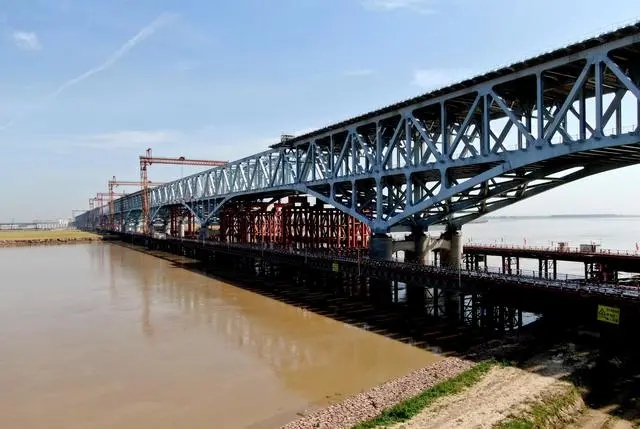

圖8?鄭州黃河公鐵兩用大橋采用頂推法架設鋼梁

?

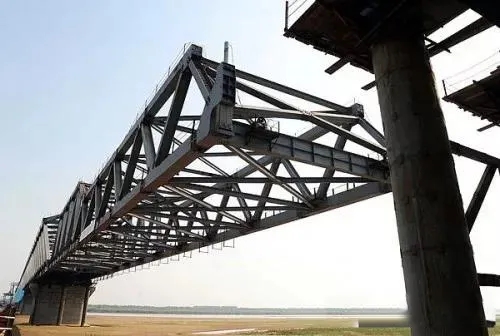

圖9?鄭州黃河公鐵兩用大橋采用頂推法架設鋼梁時的前導梁

?

4、拖拉法

在已拼裝好的鋼桁梁的縱梁下設連續上滑道，在臨時支墩上設置下滑道，上下滑道之間放置一定數量的滾軸，通過牽引設備，沿橋軸縱向拖拉鋼梁至設計橋孔。

拖拉法施工時橋頭需要有預拼場地，需要有一定數量的滑道，并且需要布置一定數量的臨時支墩。海洋鐵路64m鐵路簡支鋼桁梁采用拖拉法架設，見圖10和圖11。

?

圖10?海洋鐵路64m鐵路簡支鋼桁梁采用拖拉法架設（拖拉施工中）

圖11?海洋鐵路64m鐵路簡支鋼桁梁采用拖拉法架設（拖拉就位時）

5、浮拖法

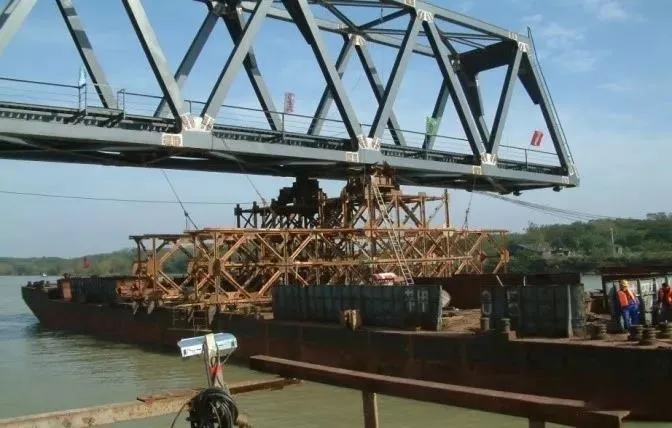

鋼梁靠河端在浮船上以及岸上搭設支架，拼裝完成鋼桁梁，在鋼梁下設置滑道，通過浮船把鋼桁梁拖拉至對岸就位。如圖12為寧啟線京杭大運河特大橋112m鋼梁采用浮拖法施工的照片。

圖12?寧啟線京杭大運河特大橋112m鋼梁采用浮拖法施工

?

6、浮運法
在岸上或者浮船上拼裝鋼梁，鋼梁拼裝好后，浮運至橋位。如圖13為80m簡支鋼桁梁采用浮運法架設示意圖。

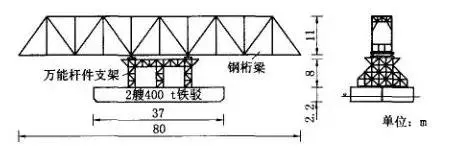

圖13?某80m簡支鋼桁梁采用浮運法架設示意圖

?

7、整孔浮吊法
對于跨河、跨海鋼梁，可以利用大噸位浮吊一次性吊裝整孔鋼梁就位。浮吊的起吊噸位很大，從幾百噸到幾千噸，甚至上萬噸。根據實際需要可以采用各種不同起吊噸位的浮吊。

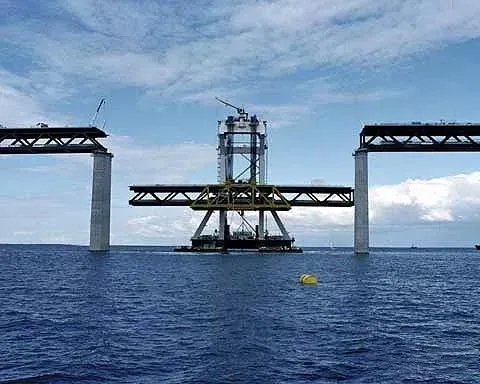

丹麥至瑞典之間的厄勒海峽大橋即采用浮吊大節段（140m）法進行鋼桁梁架設，起吊噸位約6000t，見圖14。
海洋鐵路岔洋河特大橋，主跨64m鋼桁梁整孔浮吊一次性吊裝就位。起吊噸位251噸。耗時4小時，見圖15。

圖14?丹麥厄勒海峽大橋140m鋼桁梁采用整孔浮吊法施工架設

圖15?海洋鐵路岔洋河特大橋64m鋼桁梁采用整孔浮吊法施工架設

8、轉體法
鋼梁小角度跨越既有公路或鐵路時，可先順既有道路方向架設若干個臨時支墩，并在這些臨時支墩上完成鋼桁梁的拼裝，然后在梁端臨時支墩與鐵路對面的橋墩之間搭設滑道，滑道上鋪設四氟滑板減小摩阻力，固定的鋼梁一端設置轉盤，最后使用外加拉力拖拉使鋼梁通過滑道逐步轉體至設計位置。上海金山鐵路支線96m鋼桁梁、集包鐵路古城灣特大橋132m鋼桁梁均采用轉體法施工，見圖16-18。

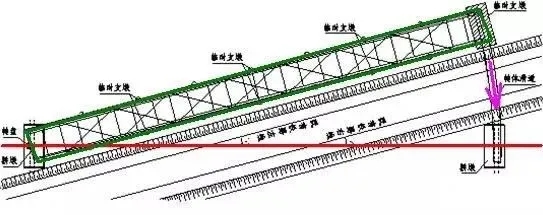

圖16?上海金山鐵路支線96m鋼桁梁轉體施工平面布置示意圖

?

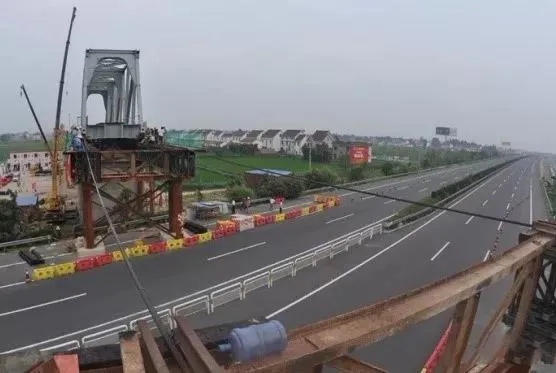

圖17?上海金山鐵路支線96m鋼桁梁轉體施工

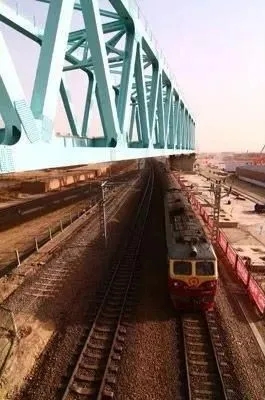

圖18?集包鐵路古城灣特大橋132m鋼桁梁采用轉體法施工
